Was ist ein AGR-Ventil? Aufbau und Funktion im Auto

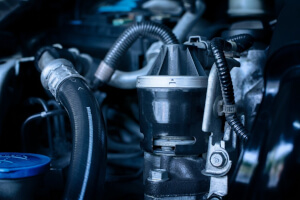

Nahaufnahme eines verbauten AGR-Ventils im Auto

Das AGR-Ventil, auch Abgasrückführungsventil oder EGR-Ventil genannt, ist ein wichtiger Bestandteil der Abgasreinigung im Auto. EGR steht für den englischen Begriff Exhaust Gas Recirculation. Zwischen AGR-Ventil und EGR-Ventil besteht daher kein technischer Unterschied.

Das Ventil führt einen Teil der Abgase zurück in den Ansaugtrakt des Motors. Dadurch sinkt die Verbrennungstemperatur und der Ausstoß von Stickoxiden wird reduziert. Je nach Fahrzeugmodell befindet sich das AGR-Ventil meist zwischen dem Abgas- und Ansaugtrakt in der Nähe des Motorblocks.

INHALT:

Was macht das AGR-Ventil?

Das AGR-Ventil führt einen Teil der Abgase in den Ansaugtrakt des Motors zurück. Dadurch sinkt die Verbrennungstemperatur, wodurch weniger Stickoxide entstehen und der Schadstoffausstoß reduziert wird.

Die wichtigsten Aufgaben des AGR-Ventils sind:

  • Steuerung der Abgasrückführung
  • Rückführung eines Teils der Abgase in den Ansaugtrakt
  • Senkung der Verbrennungstemperatur zur Reduzierung von Stickoxiden
  • Reduzierung des Stickoxidausstoßes
  • Unterstützung der Abgasreinigung bei Dieselmotoren und vielen Ottomotoren

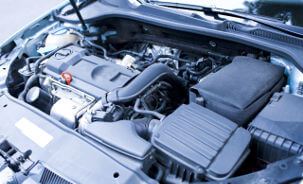

Wo sitzt das AGR-Ventil im Auto?

Der genaue Einbauort des AGR-Ventils hängt von mehreren Faktoren ab, zum Beispiel vom Fahrzeugmodell, Motortyp und Baujahr. In den meisten Fahrzeugen befindet es sich zwischen dem Abgas- und Ansaugtrakt – häufig in der Nähe des Abgaskrümmers, Ansaugkrümmers oder Motorblocks.

Bei modernen Fahrzeugen können weitere Komponenten zum AGR-System gehören, darunter ein AGR-Kühler, eine AGR-Klappe sowie verschiedene Druck- und Temperatursensoren.

Aufbau und Aussehen des AGR-Ventils

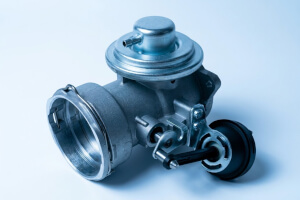

Darstellung eines AGR-Ventils

Das AGR-Ventil ist meist ein kompaktes Bauteil aus Metall oder hitzebeständigem Kunststoff. Es verfügt über mehrere Anschlüsse für den Abgastrakt, den Ansaugtrakt und die Ansteuerung. Im Inneren des Gehäuses befindet sich die Ventilkammer mit dem eigentlichen Abgasregelventil. Ein Ventilteller oder Ventilschieber öffnet und verschließt den Durchgang für die Abgase. Je nach Bauart wird dieser über einen elektrischen Stellmotor oder eine Unterdruckdose bewegt.

Bauteile eines AGR-Ventils

Je nach Bauart gehören folgende Bauteile zum AGR-Ventil beziehungsweise zum AGR-System:

Wie funktioniert und wie wird das AGR-Ventil gesteuert?

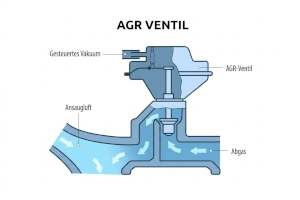

Schematische Darstellung der Funktionsweise eines AGR-Ventils

Bei der Abgasrückführung wird ein Teil der Abgase zurück in den Ansaugtrakt des Motors geleitet. Dort vermischen sie sich mit der Ansaugluft und gelangen anschließend erneut in den Verbrennungsraum. Die schematische Darstellung dient der Veranschaulichung eines pneumatisch gesteuerten AGR-Ventils, wie es typischerweise in Ihrem Fahrzeug vorkommt, und verdeutlicht zugleich dessen Bauform sowie die Funktion im Zusammenhang mit dem Abgasrückführungskonzept.

Der Ablauf funktioniert grundsätzlich in mehreren Schritten:

  1. Ein Teil der Abgase wird aus dem Abgastrakt abgezweigt.
  2. Anschließend strömen die Abgase zum AGR-Ventil.
  3. Über den Unterdruckanschluss wird der Ventilmechanismus betätigt. Abhängig von der Fahrsituation öffnet sich das Ventil und gibt den Weg für die Abgase frei.
  4. Die zurückgeführten Abgase gelangen in den Ansaugtrakt und vermischen sich dort mit der Ansaugluft.
  5. Das entstandene Abgas-Luft-Gemisch wird erneut in den Verbrennungsraum geleitet.

Durch die Zugabe der Abgase zur Ansaugluft sinkt die Verbrennungstemperatur im Motor. Dadurch entstehen weniger Stickoxide und der Schadstoffausstoß wird reduziert.

Bei älteren Fahrzeugen übernimmt häufig ein Unterdruckmechanismus die Bewegung des Ventiltellers. Moderne Fahrzeuge verfügen dagegen meist über elektrisch gesteuerte AGR-Ventile, bei denen ein Stellmotor das Öffnen und Schließen übernimmt.

Unabhängig von der Bauart wird die Abgasrückführung durch das Motorsteuergerät geregelt. Es bestimmt, wann und wie weit sich das AGR-Ventil öffnet. Dafür wertet die Motorsteuerung unter anderem die Motordrehzahl, Motorlast und Motortemperatur sowie Druck-, Luftmengen- und Abgaswerte aus. So lässt sich die Menge der zurückgeführten Abgase an die jeweilige Fahrsituation anpassen.

Reine Elektroautos besitzen kein AGR-Ventil, da sie keinen Verbrennungsmotor und somit auch keinen Abgastrakt haben. Bei Hybridfahrzeugen mit Verbrennungsmotor kann dagegen ein AGR-Ventil verbaut sein.

Welche Arten von AGR-Ventilen gibt es?

Je nach Fahrzeug und Motorkonstruktion kommen unterschiedliche Bauarten und Systeme zum Einsatz.

Nicht jedes Fahrzeug verfügt über alle genannten Systeme. Welche Bauart eingesetzt wird, hängt vom Motor, Fahrzeugmodell und Abgasreinigungssystem ab.

Welche Vorteile hat die Abgasrückführung?

Die Abgasrückführung kann mehrere Aufgaben bei der Abgasreinigung und im Motorbetrieb übernehmen. Dazu zählen:

  • Senkung der Verbrennungstemperatur
  • Reduzierung des Ausstoßes von Stickoxiden (NOx), zu denen unter anderem Stickstoffmonoxid (NO) und Stickstoffdioxid (NO₂) gehören
  • Verringerung der Drosselverluste bei vielen Ottomotoren
  • Unterstützung bei der Einhaltung gesetzlicher Abgasgrenzwerte

Das AGR-System ist jedoch nur ein Teil der gesamten Abgasnachbehandlung. Je nach Fahrzeug kommen zusätzlich beispielsweise Katalysatoren, Dieselpartikelfilter oder SCR-Systeme zum Einsatz.

AGR-Ventil defekt: Was ist zu beachten?

Ist das AGR-Ventil verschmutzt oder defekt, kann die Abgasrückführung beeinträchtigt sein. Je nach Fehler bleibt das Ventil dauerhaft geöffnet oder geschlossen. Dadurch können Probleme beim Motorlauf und bei der Abgasreinigung entstehen.

Mögliche Folgen sind ein unruhiger Motorlauf, Ruckeln beim Beschleunigen, eine verzögerte Gasannahme oder ein spürbarer Leistungsverlust. Auch eine leuchtende Motorkontrollleuchte oder ein erhöhter Kraftstoffverbrauch können auf Probleme mit dem AGR-System hinweisen. Da ähnliche Anzeichen auch andere Ursachen haben können, sollte das AGR-System bei Verdacht fachgerecht in einer Werkstatt überprüft werden.

Mögliche Ursachen für ein verstopftes AGR-Ventil

Mit der Zeit können sich Ruß, Ölkohle und weitere Ablagerungen im AGR-Ventil und im Ansaugtrakt bilden. Dadurch kann das Ventil schwergängig werden oder nicht mehr vollständig öffnen und schließen.

Häufige Ursachen für ein verstopftes oder fehlerhaft arbeitendes AGR-Ventil sind:

  • Ruß- und Ölkohleablagerungen
  • viele kurze Fahrten
  • überwiegender Stadtverkehr
  • ein verschmutzter Ansaugtrakt
  • defekte Sensoren
  • eine fehlerhafte Ansteuerung
  • beschädigte Unterdruckleitungen

Je nach Zustand kann eine Reinigung des AGR-Ventils ausreichen. Bei einem mechanischen oder elektrischen Defekt ist in der Regel ein Austausch erforderlich.

Unter Umständen bleibt ein Fahrzeug trotz eines defekten AGR-Ventils zunächst fahrbereit. Von einer längeren Weiterfahrt ist jedoch abzuraten, da sich Leistung und Fahrverhalten verschlechtern können. Außerdem können Bauteile wie Partikelfilter, Katalysator oder Turbolader stärker belastet werden. Das AGR-System sollte daher zeitnah in einer Werkstatt geprüft werden.
